Mga pagtutukoy
Cutting Area: 3000 * 1500mm
Bilis ng pagputol: 30m / min
Suportadong Format ng Graphic: AI, PLT, DXF, BMP, LAS, DXP
Application: Laser Cutting
Kalagayan: Bago
Pagputol ng Kapal: 0-30mm
CNC o Hindi: Oo
Paglamig Mode: Tubig paglamig
Control Software: Cypcut
Lugar ng Pinagmulan: Anhui, China (Mainland)
Certification: CE, ISO, SGS, CCC
Warranty: 1 Taon
Pinagmulan ng Laser: IPG / Raycus / nNIGHT / MAX
Pinagputol ulo: Precitec / Raytools / OSPRI / WSX
Uri ng servo: Servo motor
Paglamig sistema: Tubig Chilller
Laser power: 500/750/1000/1500/2000 / 3000w o bilang customized
Nagtatrabaho na lugar: 1500 * 3000mm
Mga materyales sa paggupit: carbon steel / hindi kinakalawang na asero / aluminyo / tanso
Electic component: French Schneider
Transmission System: YYC
Application ng Produkto

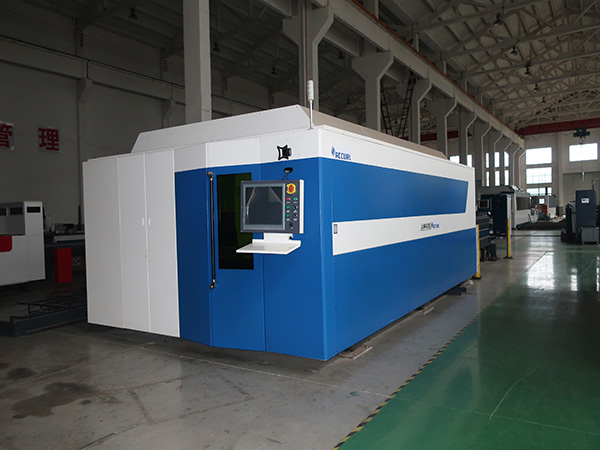

CL-G3015A CNC fiber laser cutting machine ay isang kumpletong hanay ng mga laser cutting equipment, na pinagsanib na may laser hibla, chillers, hibla pagputol ulo, paggupit machine tool, control system, tubig system, air bunutan system at iba pa. Ang buong makina ay gumagamit ng fixed workpiece at movable gantry structure. Ito ay isang dalawang-aksis, tatlong-axis kinokontrol CNC laser cutting machine. Kabilang sa mga ito, ang XY axis linkage napagtanto ang plane cutting feed Z axis floating tracking workpiece surface. Ang apat na CNC shafts ng kagamitan ay ginagabayan ng mga rolling guideways, at ang cutting plate na bahagi X, Y, Z axis ay hinihimok ng AC servo gear rack, kabilang dito ang X, Z axis na hinihimok ng AC servo gear rack. Ang pangunahing kama, Y shaft ay gumagamit ng beam na istraktura ng bakal, dynamic na pagganap, kabilang ang laser cutting head, AC servo motor, ball screw pair, rolling guide pair, reducer, gear at rack pair. Ang sistema ng CNC ay nagpapatupad ng lokal na tatak ng laser espesyal na de-numerong sistema ng kontrol, i-configure ang propesyonal na pagputol control software at ang katulong na programming software. Ang compact na istraktura, sapat na higpit, mahusay na pagiging maaasahan at mataas na kahusayan sa paggupit.
Ang CNC fiber laser cutting machine ay angkop para sa pagputol ng hindi kinakalawang na asero, bakal carbon, haluang metal bakal, silikon bakal, galvanized bakal plate, aluminyo haluang metal, titan haluang metal at iba pang mga materyales metal.
Pangunahing Mga Tampok
1. Ang paglipat ng gantimpala beam ay nagpapatibay ng bagong estruktural disenyo pati na rin ang bagong proseso ng pagmamanupaktura, na pinananatili ang katatagan sa ilalim ng mataas na acceleration at ginawa ang pagpilit aluminyo haluang metal na may malaking haba-lapad. Ito ay nabawasan ng 12% sa timbang at nadagdagan ng 20% sa kawalang-kilos na paghahambing ng paghahagis ng sinag.
2. Ang CNC system na nakasulat sa interface ng tao-computer na pakikipag-ugnayan na nagpapatupad ng Chinese & English control software, ginawa ang operasyon na mas simple at maginhawa.
3. Ang pagputol na lugar na may malawak na paningin bilang may tatlong bukas na panig, na mas madaling mag-load at mag-ibis ng mga hilaw na materyales. Maaari itong i-apply sa iba't ibang espasyo.
4. Partikular na istraktura na ginagamit sa electric control cabinet ay maaaring matugunan ang iba't ibang mga spatial na pag-aayos.
5. Ang pagputol ng kamara ay gumagamit ng paglipat ng grid upang tumpak na makamit ang walang katapusang pagputol at i-save ang parehong materyal at pagputol ng oras.
6. Ang istraktura ng pag-alis ng alikabok sa bahagi ng bahagi ay nagiging higit na kahusayan habang ang nakalakip na kagamitan ay ginawa ng napakalapit sa pagputol ng lugar. Ginawa rin nito ang dust-removal device upang maiwasan ang laser upang masiguro ang isang mahabang buhay sa trabaho.
7. Ito espesyal na dinisenyo laser cutting ulo ay maaaring gawin mataas na kahusayan-cut sa materyal sa isang partikular na kapal sa pamamagitan ng pag-aayos ng focal distansya, focus diameter at beam-baywang cutting area, malakas na kapangyarihan, load materyal parehong harap at likod, ang lahat ng mabuti sa magtipid sa oras.
Mga Teknikal na Parameter
Cutting Range (mm) | 1500X3000 | 1500X4000 | 1500X6000 | 2000X4000 | 2000X6000 | |
X Axis Stroke (mm) | 1525 | 1525 | 1525 | 2025 | 2025 | |
Y Axis Stroke (mm) | 3050 | 4050 | 6050 | 4050 | 6050 | |
Z Axis Stroke (mm) | 300 | 300 | 300 | 300 | 300 | |
XY Axis Positioning Accuracy (mm) | ± 0.03 | ± 0.03 | ± 0.03 | ± 0.03 | ± 0.03 | |
Re-position Accuracy (mm) | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | |
Laser Power (w) | 500/750/1000/1500/2000/3000/4000/6000 | |||||
Aming serbisyo
Serbisyo ng Pre-Sales
* Suporta sa pagtatanong at pagkonsulta.
* Sample testing support.
* Tingnan ang aming Factory.
Pagkatapos ng Sales Service
* Pagsasanay kung paano i-install ang makina, pagsasanay kung paano gamitin ang makina.
* Mga inhinyero na magagamit sa makinarya ng serbisyo sa ibang bansa.
