Mga pagtutukoy
Bilis ng pagputol: 80m / min
Graphic Format Suportadong: DWG, DXF
Application: Laser Cutting
Kalagayan: Bago
Pagputol ng Kapal: 0-25mm
CNC o Hindi: Oo
Paglamig Mode: Tubig paglamig
Control Software: Cypcut
Lugar ng Pinagmulan: Tsina Anhui (Mainland)
Pangalan ng Brand: ACCURL
Certification: CE, ISO, SGS

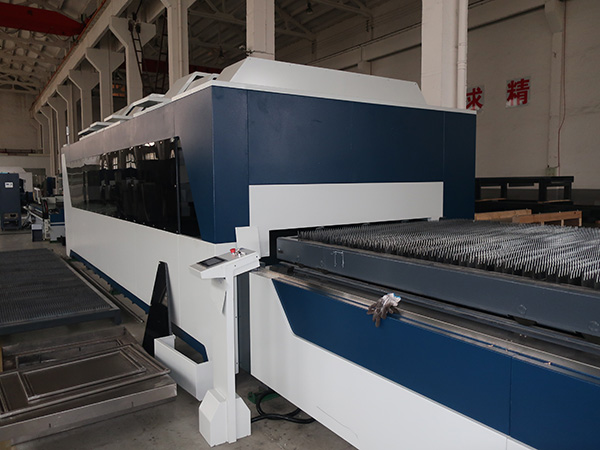

Pangalan ng produkto: Fiber Laser Tube & Plate pamutol
Power supply: 5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
pagputol ng hugis: plato at tubo
Paggawa lugar: 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
Uri: Fiber Lasr Cutting
Max bilis ng posisyon: 80m / min
Ang tubo ng pagputol ng diameter: 30mm-220mm
Haba ng pagputol ng tubo: Mas mababa sa 6m
X, Y axis posisyon accucy: 0.05mm
X, Y axis repeatability accuracy: 0.025mm
Ang Serbisyo ng Pagkatapos-benta na Ibinibigay: Ang mga inhinyero ay magagamit sa makinarya sa ibang bansa
Mga Bentahe ng Fibre laser cutting machine:
1. Mahusay na kalidad ng landas: Mas maliit na tuldok ng laser at mataas na kahusayan sa trabaho, mataas na kalidad.
2. Mataas na bilis ng pagputol: bilis ng pagputol ay 2-3 beses kaysa sa parehong kapangyarihan CO2 laser cutting machine.
3. Matatag na pagpapatakbo: magpatibay ng pinakamataas na lasers ng fiber import ng mundo, matatag na pagganap, mga pangunahing bahagi ay maaaring umabot ng 100,000 na oras;
4. Mataas na kahusayan para sa photoelectric conversion: Ihambing sa CO2 laser cutting machine, hibla laser cutting machine ay may tatlong beses na photoelectric conversion kahusayan.
5. Mababang gastos: I-save ang enerhiya at protektahan ang kapaligiran. Ang rate ng conversion ng optical ay hanggang sa 25-30%. Mababang kuryente, ito ay halos 20% -30% ng tradisyonal na CO2 laser cutting machine.
6. Mababang pagpapanatili: paghahatid ng hibla ng linya walang pangangailangan na sumasalamin sa lens, i-save ang gastos ng maintenance;
7 Madali na operasyon: paghahatid ng fiber line, walang pag-aayos ng optical path.
Mga Teknikal na Parameter
Epektibong lugar ng pagtatrabaho (mm) | 3000x1500 / 4000x2000 / 6000x2000 | ||
Max diameter ng tubo | 200mm (maaaring ma-customize ng 600mm) | ||
Haba ng pipe | 6mm | ||
Z axis stroke | 120 mm | ||
Max posisyon bilis | 60 m / min | ||
X, Y axis position accuracy | 0.05 mm | ||
X, Y repeatability accuracy | 0.025 mm | ||
Laser Source | 500w / 700w / 750w / 800w / 1000w / 1200w / 2000w | ||
Carbon steel | ≤ 10mm | ||
Hindi kinakalawang na Bakal | ≤ 4mm | ||
Aluminum | ≤ 4mm | ||
Standard configuration
Fiber power supply | Raycus / IPG | ||
Fiber cutting head | Raytool | ||
Katawan ng katawan | TAYOR | ||
Cross Beam | TAYOR | ||
Paggawa ng talahanayan | TAYOR | ||
Gear box | Apex | ||
X, Y Rack at pinion | Sweden Linden | ||
Ball screw | Taiwan Hiwin | ||
tren | Taiwan Hiwin | ||
Niyumatik na sistema | Japan SMC | ||
cooling system | Tayor | ||
Electrical components | Schneider | ||
Sistema ng pagkontrol | CypCut | ||
AC servo motor at driver | Yaskawa | ||
CAD / CAM software | Propesyonal na Smart Nest | ||
Pagputol ng parameter(700w laser kapangyarihan sa kaso)
Laser power (W) | Materyal | Kapal (mm) | Bilis (m / min) | Pagputol ng gas |
700W | Hindi kinakalawang na Bakal | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700W | Carbon steel | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
Kabuuang gastos sa kuryente
Mga item | Power (kw) | Kabuuang Power (kw / h) | Kabuuang gastos (usd / h) |
Laser | 2.9 | ≦ 20.9 | USD2.0 (Mga account para sa 60% kabuuang pagkarga) |
machine | 9.5 | ||
chiller | 4.5 | ||
Air tagapiga | 4 |
Gastos ng gas
Uri ng gas | Presyo (USD / silindro) | Kapasidad (Min / silindro) | Gastos (USD / H) | Puna |
O2 | 2.5 | 60 | 2.5 | 1mm carbon steel |
N2 | 4.2 | 15 | 16.5 | 1mm carbon steel |
Liquid N2 | 55 | 120 | 4.5 | 1mm hindi kinakalawang na asero |
Air | 1.1 (air tagapiga) | na may Mas mababa sa 2mm carbon bakal, kalidad paggupit |
Mga tuntunin sa pag-install
Ang mga tauhan ng nagbebenta ay mangangasiwa ng pag-install bilang mga sumusunod:
1) pag-install at pagpupulong
2) Posisyon ng machine at ang work table
3) Pagpapatakbo ng mga cable at hoses mula sa service entry point
4) Koneksyon ng mga de-koryenteng cable at mga hose ng gas sa makina
Mga tuntunin sa pagsasanay
Matapos ang commissioning, ang tekniko ng Seller ay magsisimula ng Pagsasanay.
Ang kostumer ay magbibigay ng sapat na materyales at mga consumables upang matiyak ang kasiya-siyang pagkumpleto sa pagsasanay.
Ang pagsasanay ay binubuo ng mga sumusunod na bagay:
1) Pangkalahatang-ideya ng machine
2) Mga tampok at operasyon ng pagkontrol
3) Pagpapanatili at pag-aayos ng machine
4) Pinangangasiwaan ang pagtakbo ng makina
Ang pagsasanay ng makina operator ay kasabay ng pag-install at commissioning, samakatuwid ang mga tauhan ay dapat na magagamit sa lahat ng oras.
